猴子岩水电站大坝工程坝顶结构

时间：2017-11-16来源：乐山圣达水利浏览：

猴子岩水电站挡水建筑物采用混凝土面板堆石坝，坝顶高程1849.5m（招投标阶段为1848.5m），最大坝高223.5m，标准段坝顶宽度为15.27m（招投标阶段为14m），坝顶总长278.35m（招投标阶段为283m）。防浪墙采用“U”形整体结构，将上游防浪墙与下游挡墙连为一体，墙底高程1845.00m，最大墙高6.0m（招投标阶段为4.7m），标准段墙顶高程为1851.0m（招投标阶段为1849.70m）。坝顶结构设置24条横缝，将坝顶结构分为25段，标准段坝段长度为12m，非标准段坝顶分段长度为4.1~6.35m。

坝顶结构主要施工项目包括：“U”型坝顶结构砼，垫层料、过渡料回填，坝顶接地、接缝止水，坝顶路面结构，以及坝顶电缆沟、监测电缆沟兼排水沟等设施施工；坝顶结构主要施工工程量为：C25（二）钢筋砼浇筑6785.5m3，C25（一）钢筋砼盖板预制69.5m3，C20（二）雨水口、踏步砼浇筑27m3，过渡料填筑8336.3m3，垫层料填筑870.1m3；具体施工工程量以现场实际发生量计.

2.主要工作内容：

1、防浪墙混凝土基础面平整与整修。

2、过渡料填筑：包含（不限于）填筑所需的填筑料采购或开采、大石解小（必须配备破碎锤）、制备加工、挖装、运输、堆（转）存、试验、填筑以及质量检查和验收等。

3、垫层料填筑：包含（不限于）填筑所需的填筑料运输、堆（转）存、水泥掺合搅拌、试验、填筑以及质量检查和验收等。

4、混凝土浇筑：包含（不限于）基础面清理、混凝土材料、运输、保管、贮存、混凝土的拌和、浇筑、温控措施、养护、施工期临时排水、表面保护、试验、质量检查和验收等。

5、止水：包含（不限于）止水运输、加工、连接、安装、支撑、嵌缝、埋设、防护、试验以及质量检查和验收等。

6、钢筋制安：包含（不限于）钢筋的运输、贮存、保管、加工、安装(包括钢筋的连接)、试验以及质量检查和验收等所需全部人工、材料以及使用设备和辅助设施等。

7、其他附属设施施工：包含（不限于）完成附属施工所需要的全部人工、材料以及使用设备和辅助设施等一切费用。

8、本工程所有的生产、生活临时设施（如风、水、电，承担项目施工范围内照明、道路等）和所属施工范围内的工完场清。

9、本工程所有施工项目所需材料运输以及场内二次转运。

10、安全、文明和环保施工（包括所有脚手架挂绿色防护网、护栏等所有安全防护，至各施工部位的施工通道，施工设备、材料堆放整齐等），工完场清（设备、材料及施工产生的废碴物）等,所有附属工作均为乙方为完成施工的有关工作。

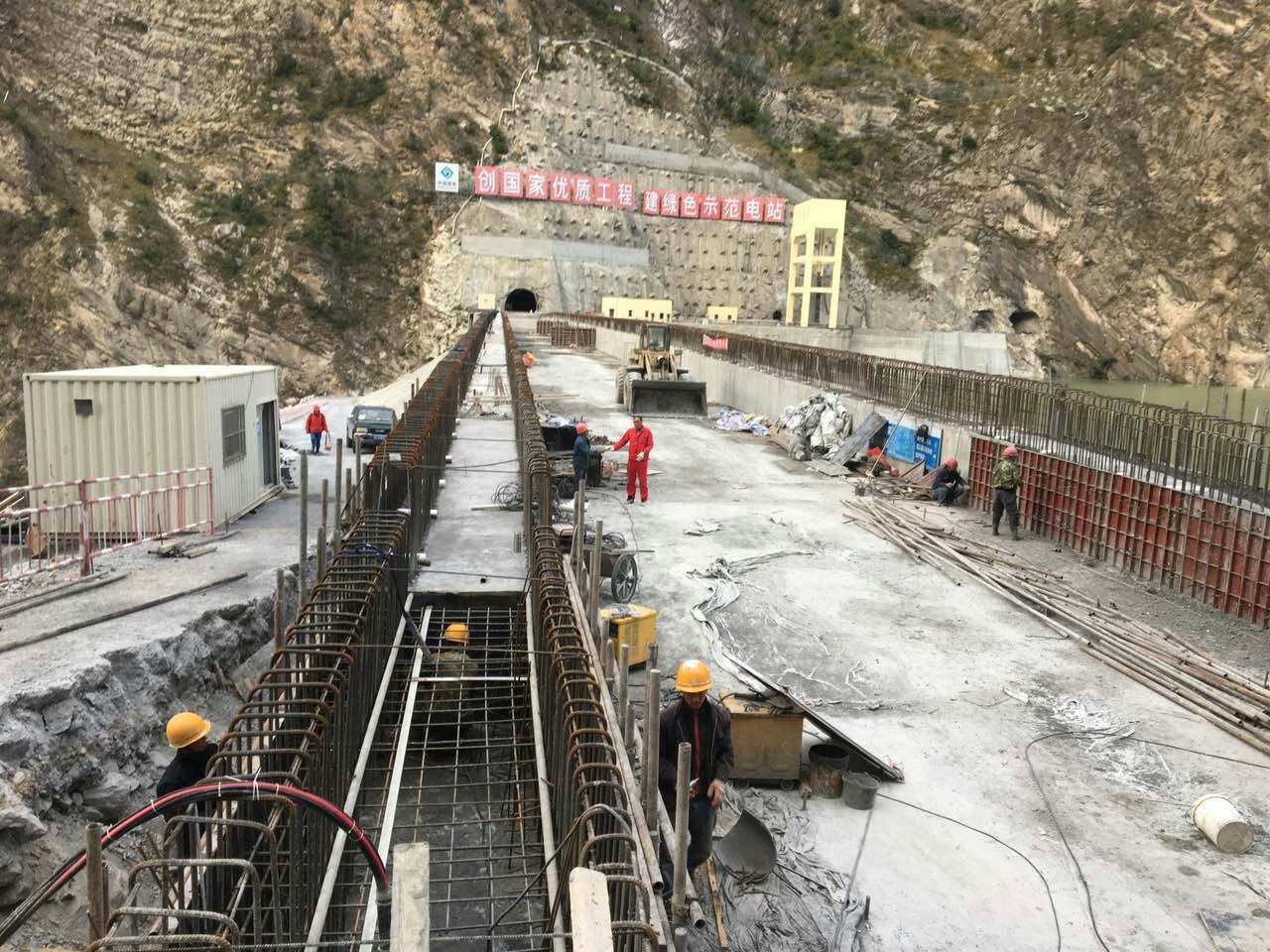

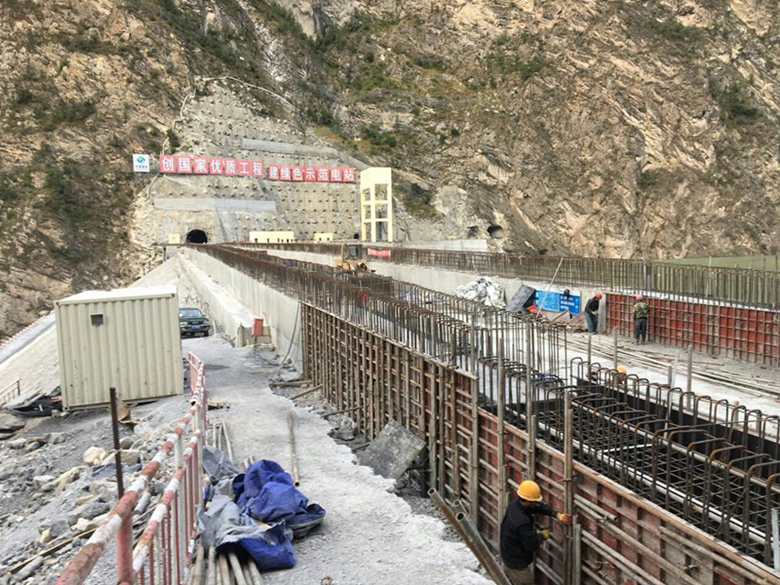

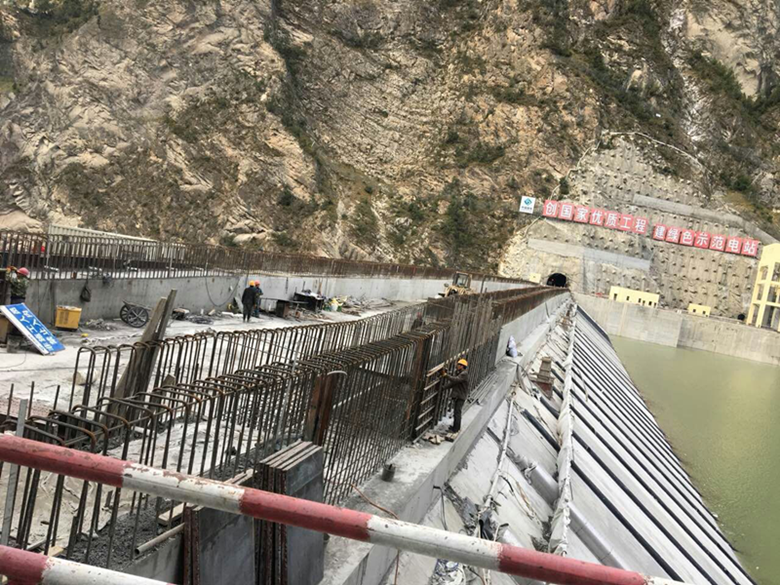

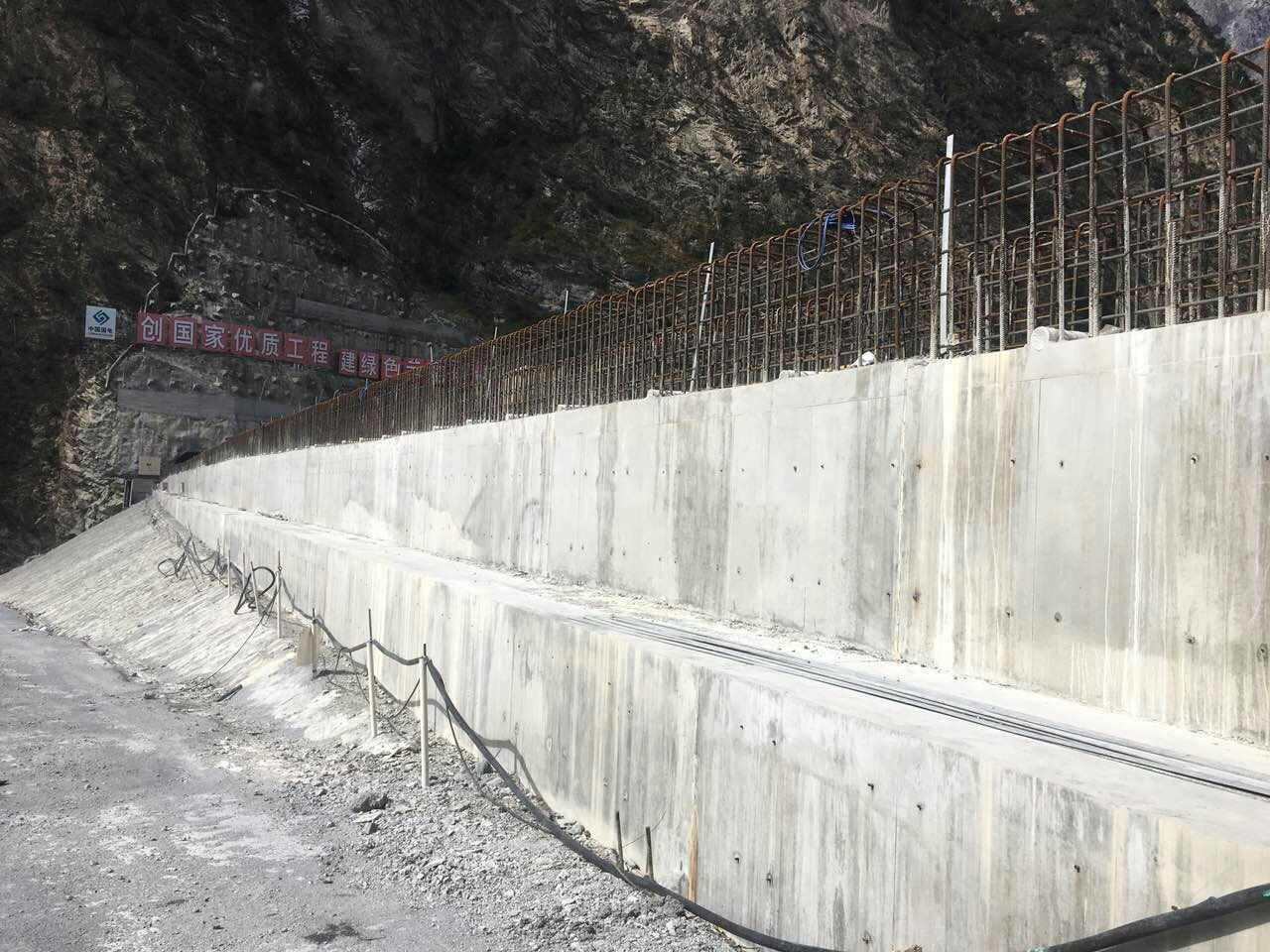

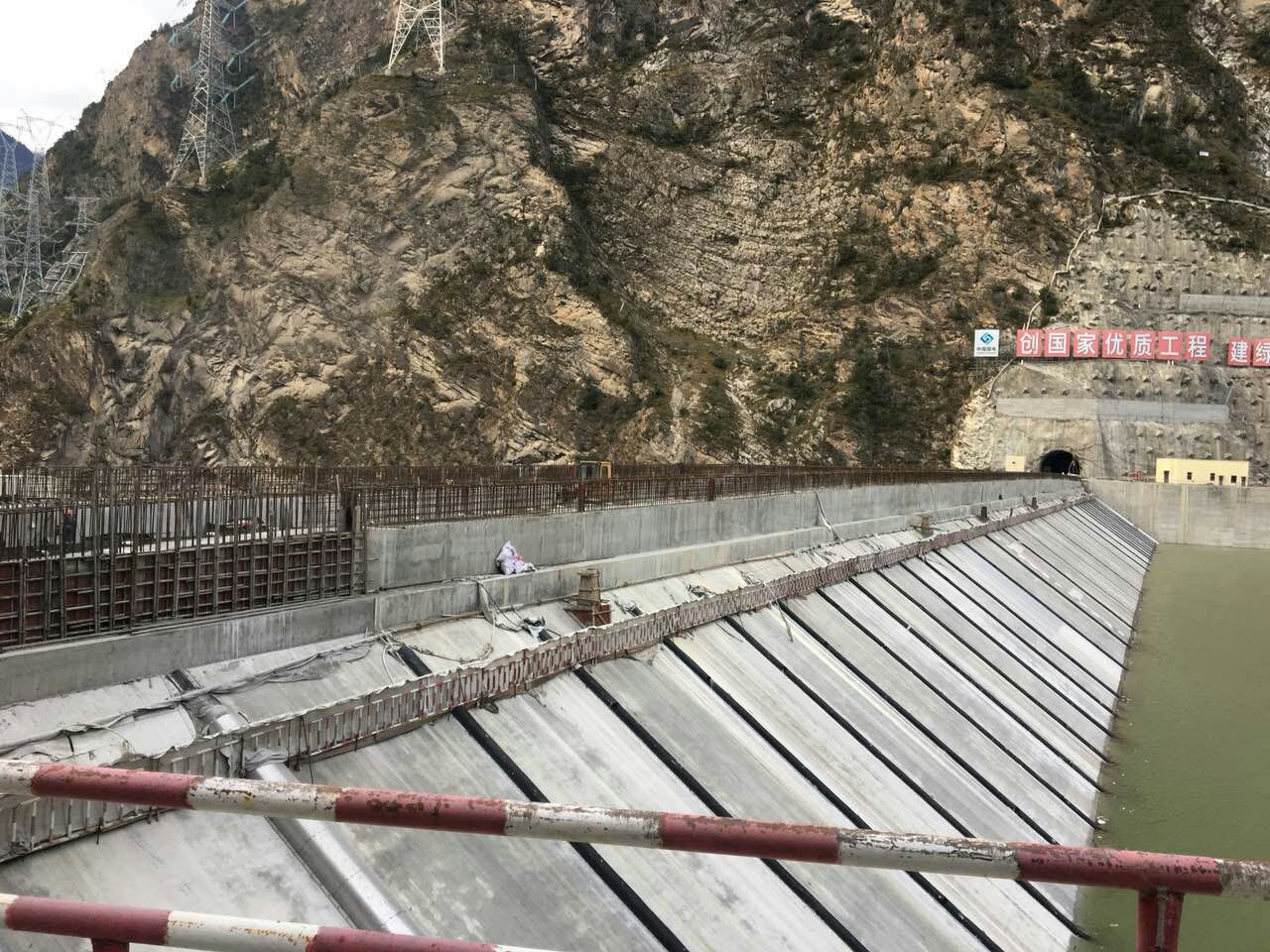

▼防浪墙整体形象
