踏卡水电站引水隧洞工程

    踏卡水电站位于四川省甘孜藏族自治州九龙县境内，为踏卡河“一库两级”梯级开发方案中自上而下的第二梯。引水隧洞布置于塔卡河右岸，全长16.31km，进口底板高程2646.00m，至调压室处隧洞底板高程2594.18m，隧洞断面型式为城门洞型。对不同的围岩段采用不同的开挖断面形式，Ⅱ类围岩段：隧洞内宽6.6 m，内高6.8m，其他围岩均为6.2m×6.0m型式断面。对不同的围岩类型采用40cm至60cm不等的衬砌形式。该标段围岩类型主要为Ⅲ、Ⅳ、Ⅴ类围岩。

    该标段主要施工任务为：引水隧洞（隧2+768.42～3+700.76m）全长932.34m的石方洞挖、喷锚支护、衬砌、固结灌浆及2#支洞的开挖、支护、封堵等工作。石方洞挖：7.1万 m³；钻孔灌浆：4.4万米；砼浇筑；2.2万m³。

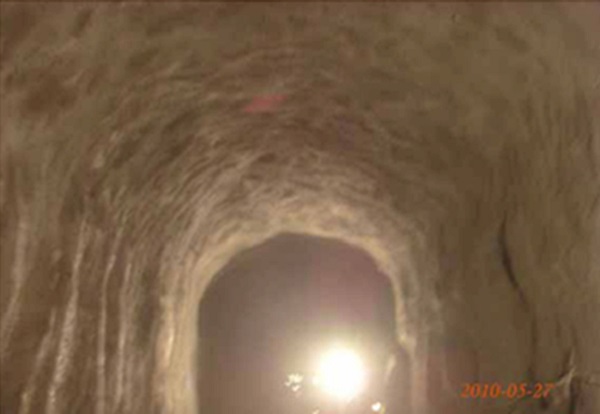

▼  喷砼施工

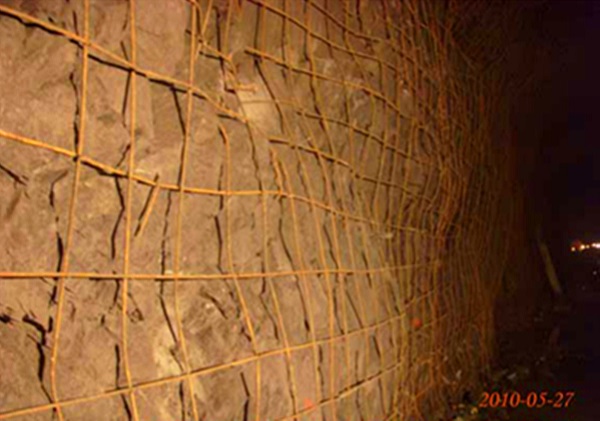

  ▼  锚杆、挂网施工

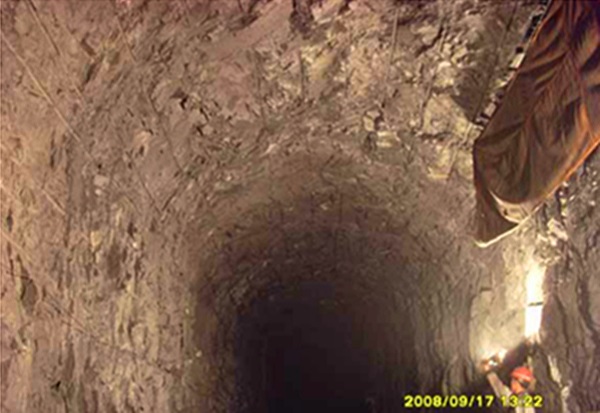

▼  隧洞开挖施工1

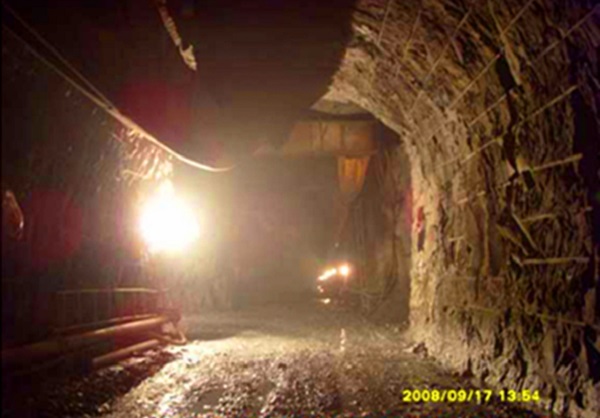

▼   隧洞开挖施工2
