沙坪水电站引水隧洞施工

    沙坪水电站引水隧洞布置于九龙河左岸，隧洞全长4706.396m。进口底板高程2168.6m，至调压室处隧洞底板高程2148.00m，纵坡i=4.4807‰。隧洞断面型式为马蹄形，净空断面尺寸5.358m～6.470m×6.936m～7.436m（底宽×高）开挖断面尺寸为6.5m×7.0m（宽×高）。我单位实际承担的沙坪水电站引水系统工程SP/CⅢ-2标施工范围为（引）1+300～（引）2+240段的洞室开挖、支护、衬砌、灌浆及底板砼浇筑等工程项目的施工。石方洞挖：7万 m³；砼浇筑2.2万m³；灌浆钻孔3.5万m。

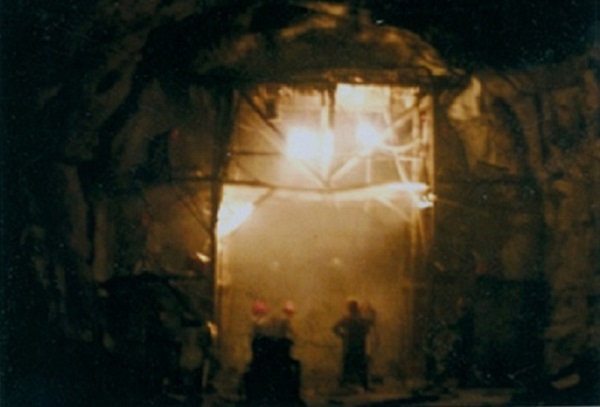

▼  引水隧洞2#洞下游洞挖施工

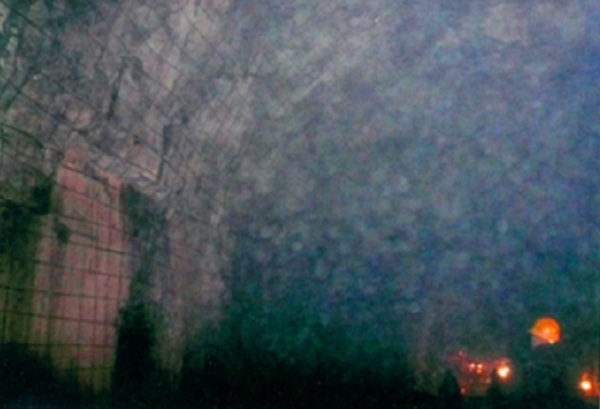

▼  引水隧洞2#洞挂网喷浆施工

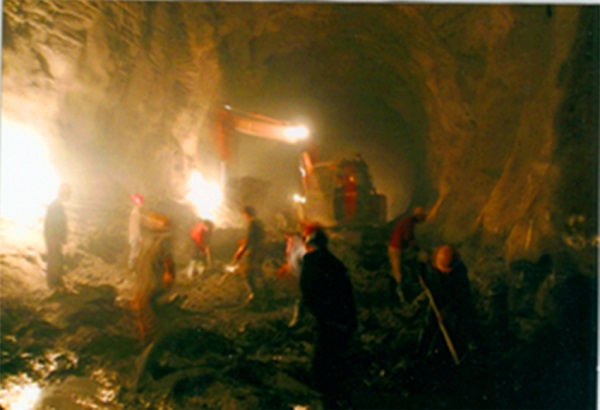

▼  引水隧洞2#洞混凝土浇筑底板清理

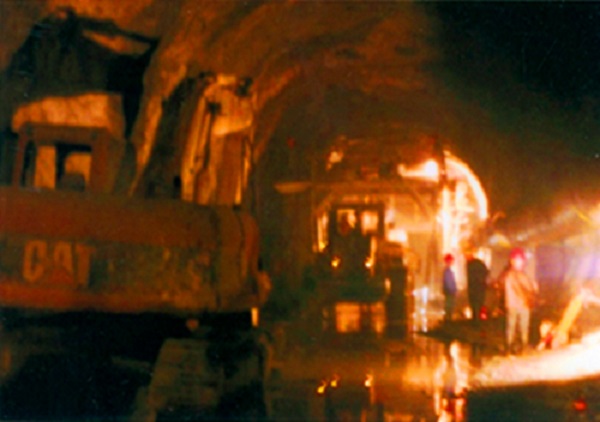

▼  引水隧洞2#洞底板清理装载机出渣

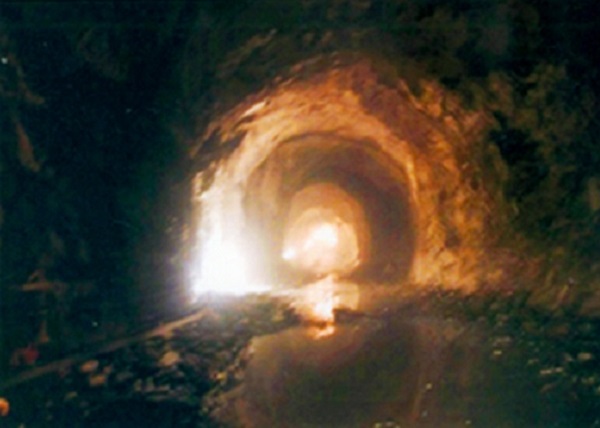

▼  引水隧洞2#洞开挖完成
