天全干溪坡水电站引水隧洞工程

    天全干溪坡水电站水库正常蓄水位888.00m，库容为22.2万m³，发电引用流量124.5 m³/s，额定水头为70m，装机容量为75MW。

    电站取水方式为长引水有压隧洞,引水隧洞总长7038.81 m, 我公司承建的引水隧洞Ⅰ标段长3537.81 m（K0-128.95～K3+408.86）其中引水隧洞ⅡⅢ类围岩开挖直径为φ8.2m,C20钢筋砼衬砌厚度为40cm、引水隧洞Ⅳ类围岩开挖直径为φ8.4m,C20钢筋砼衬砌厚度为50cm、引水隧洞Ⅴ类围岩开挖直径为φ9.0m,C20钢筋砼衬砌厚度为80cm。

    我公司承建的引水隧洞灌浆标段（K0-128.95～K6+908.86 长7038.81 m），引水隧洞Ⅲ类围岩段只对顶拱120°范围内进行回填灌浆处理、Ⅳ类围岩段顶拱120°范围内进行回填灌浆兼全断面固结灌浆（孔径φ75mm，间排距3.0m,伸入基岩4.0m）、Ⅴ类围岩段顶拱120°范围内进行回填灌浆兼全断面固结灌浆（孔径φ75mm，间排距3.0m,伸入基岩5.0m）。回填灌浆60585m²，固结灌浆钻孔及灌浆57138m。

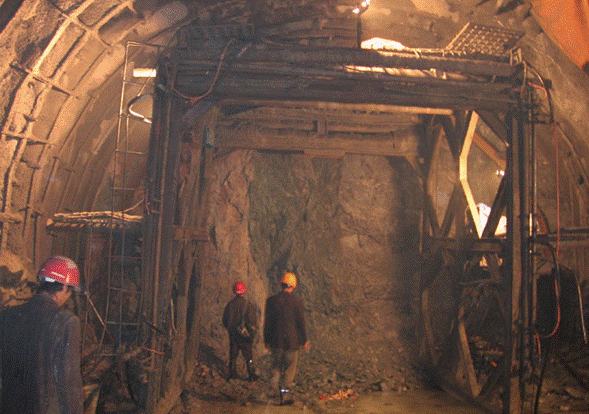

▼ 引水隧洞开挖施工

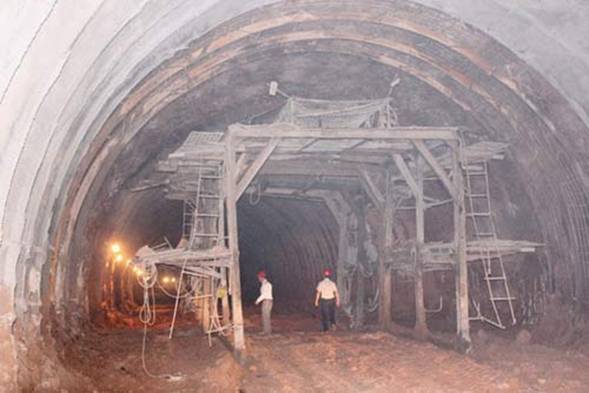

▼ 引水隧洞支护施工

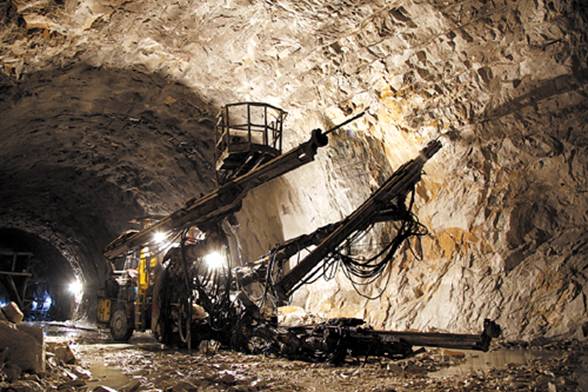

▼ 公司锚固钻机在引水隧洞中的运用

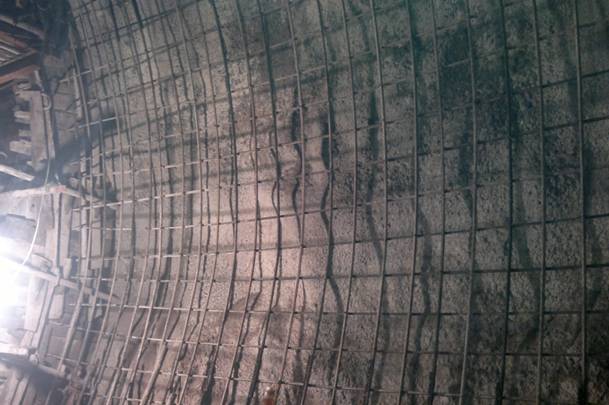

▼ 引水隧洞衬砌钢筋施工

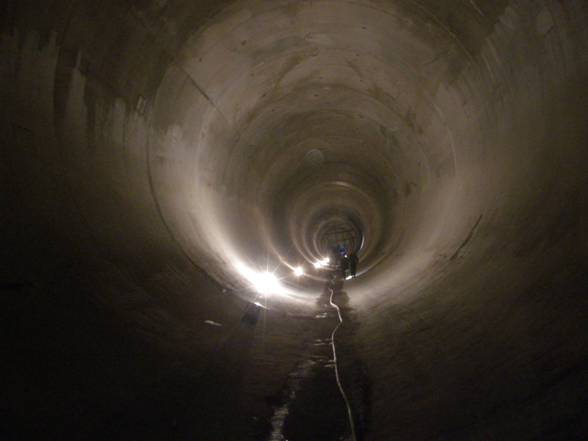

▼ 衬砌后的引水隧洞

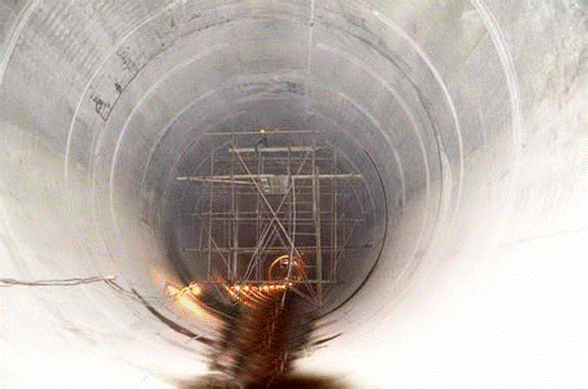

▼ 引水隧洞灌浆施工
