省道308线合江至泸州一级公路改建工程项目隧道Ⅰ标工程

时间：2016-01-21来源：乐山圣达水利浏览：

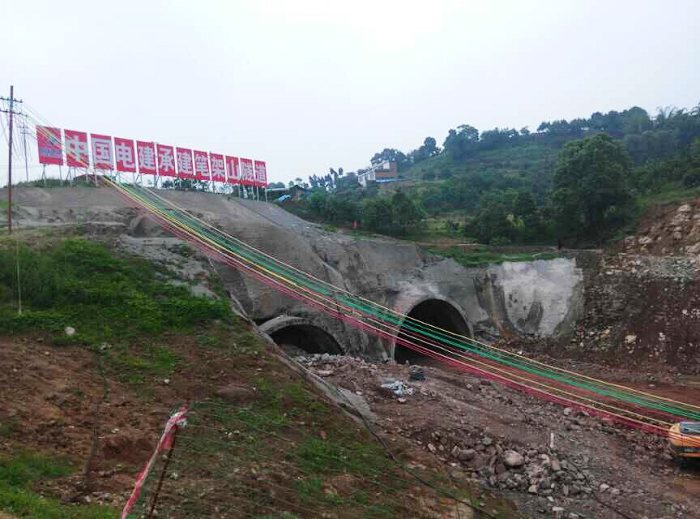

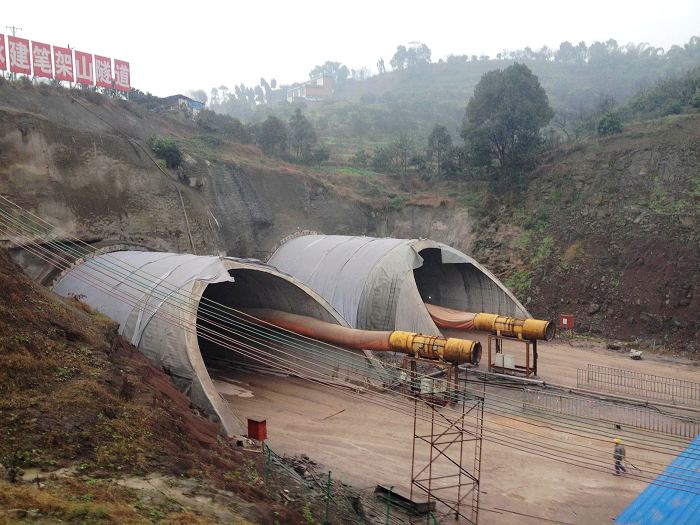

本合同工程为中型隧道，在隧道前后设置有中央分隔带开口，隧道采用自然通风。隧道全长1422m（其中左线合江端桩号为ZK23+570、泸州端桩号为ZK24+276，隧道长度为706m；右线合江端桩号为ZK23+572、泸州端桩号为ZK24+288，隧道长度为716m）。隧道于K23+900设置1处人行横道，作为隧道发生事故时的救援和逃生通道。隧道进口洞口型式为端墙式结构，出口为1:1削竹式结构。本隧道拱高为715cm，上半圆半径为553cm的三心圆曲边墙结构。人行横道建筑限界净宽2m，净高2.5m。

本合同工程主要实物工程量：石方开挖152138m3，混凝土浇筑3.1万m3，喷混凝土0.83万m3，锚杆10万m，钢拱架（支撑）1975t，镶贴哑光釉面瓷砖8999m2，洞内水泥混凝土路面12443m2。

隧道设计主要技术指标为：

公路等级：双向四车道一级公路

洞内路面设计荷载：公路一Ⅰ级

设计行车速度：60km/h

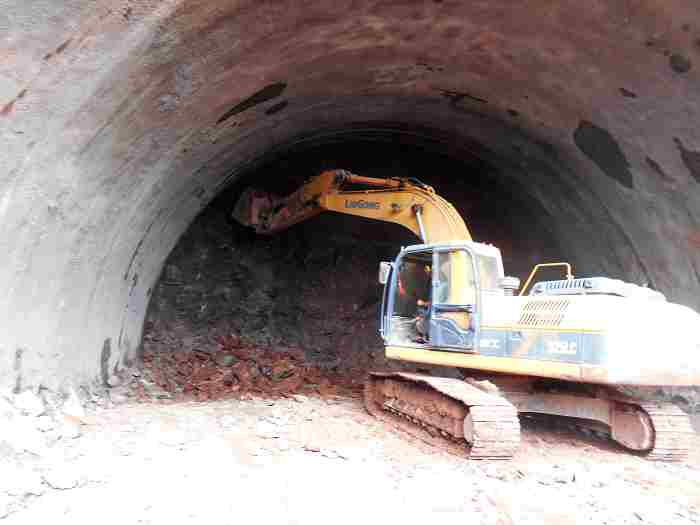

▼ 掌子面排险

省道308线合江至泸州一级公路
