甘洛银都水电站工程

银都水电站位于四川省凉山州甘洛县境内，尼日河干流的下游段。银都水电站于1997年10月动工兴建，2000年10月建成投产。银都水电站扩建工程由甘洛县银都电力有限责任公司投资，扩建装机容量14.0MW, 扩建后银都水电站总装机容量20.4MW。

银都水电站是低闸坝引水式电站。电站拦河闸设计最大过闸流量为3030m3/s。银都水电站扩建工程主要包括首部枢纽、新建一个进水口、新建一条有压隧洞、新建一条压力管道和新建厂房。首部枢纽挡水建筑物由冲砂闸、泄洪闸、溢流坝组成。进水口由拦污栅室、进水闸及渐变段组成。拦污栅为3孔，拦污栅栅孔尺寸6.0m×7.84m（宽×高），进水闸闸孔尺寸6.0×8.0m（宽×高），渐变段由孔口尺寸6.0×8.0m（宽×高）渐变至直径为5.3m的圆形断面，进水口总长35.0m。引水形式采用无压引水隧洞引水，主洞总长3767.001m。隧洞型式为马蹄型，隧洞Ⅲ类围岩衬砌厚度0.5 m，Ⅳ类、Ⅴ类围岩衬砌厚度0.6 m，衬砌后的隧洞直径为φ5.4m。隧洞纵坡为i=1/1000。隧洞全线均进行顶拱回填灌浆，对围岩周边进行固结灌浆，固结灌浆孔每排布置6孔，孔深3.0m，排距3.0m，灌浆0.3Mpa。调压井内径20.0m，阻抗孔内径3.50m，底板高程1028.60m，井口高程1061.60m，井筒高度为33.0m。井筒采用厚度2.0m的现浇双筋混凝土衬砌。压力管道采用埋藏式，由上平段、斜管段、下平段组成。压力管道内径为4.5m，衬砌厚度0.5m，压力管道总长为138.807m。厂区枢纽由主厂房、副厂房、升压站等建筑物组成。主厂房全长34.22m（其中，主机间长20.9m，安装间长13.32m），宽15.0m，高33.815m。副厂房总长16.8m，宽7.4m。

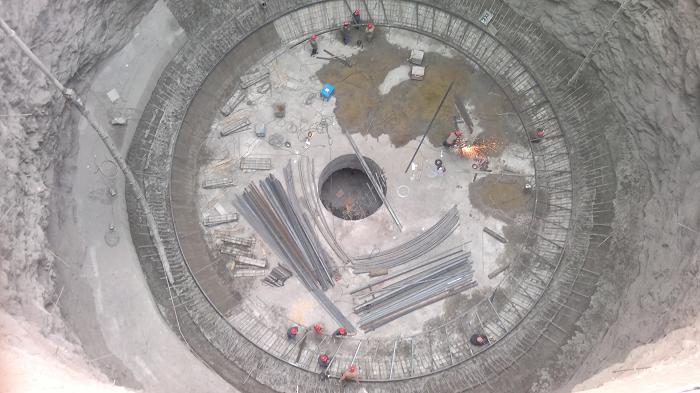

▼调压井混凝土浇筑施工

▼拦河闸坝溢流坝段施工

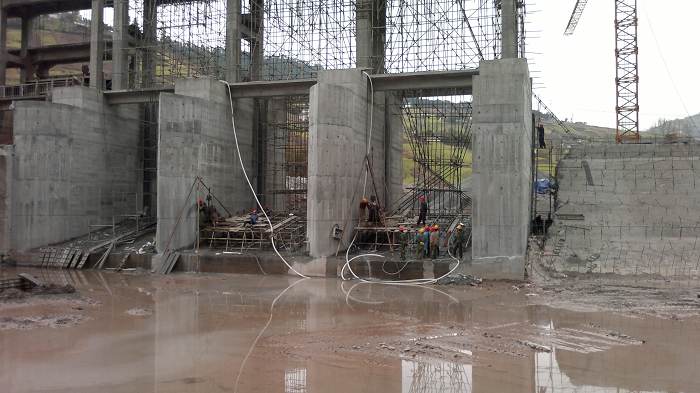

▼拦河闸施工

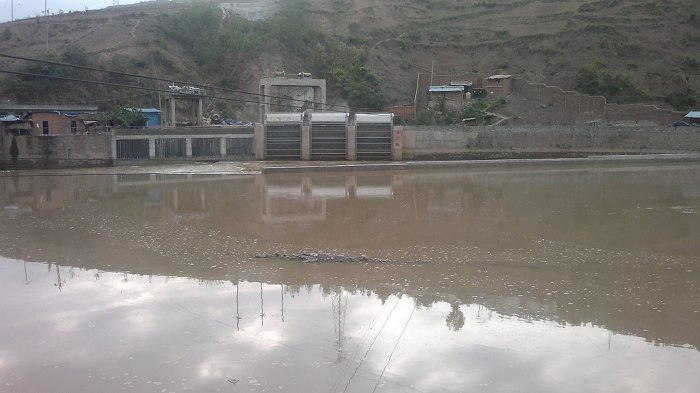

▼电站取水口全貌

▼拦河闸蓄水全貌
